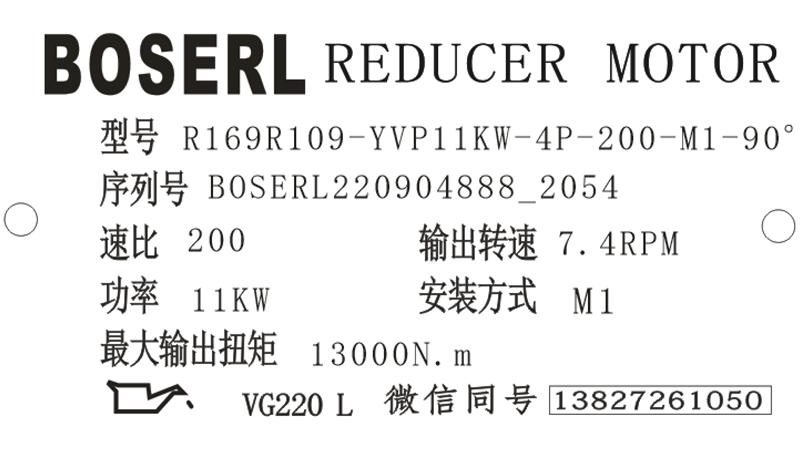

R169R109減速機銘牌參數說明解讀含義：有關型號描述的詳細情況及其他信息可以參閱本業附件下載中的R169R109減速機選型樣本。

R169R109-YVP11KW-4P-200-M1-90°

R/R：系列代號

169/109：減速機規格代號

Y：電機

VP：變頻電機

11KW：電機功率

4P：電機級數

200：減速機傳動比

M1：減速機安裝位置

90°：接線盒位置

R169R109減速機潤滑油檢查：

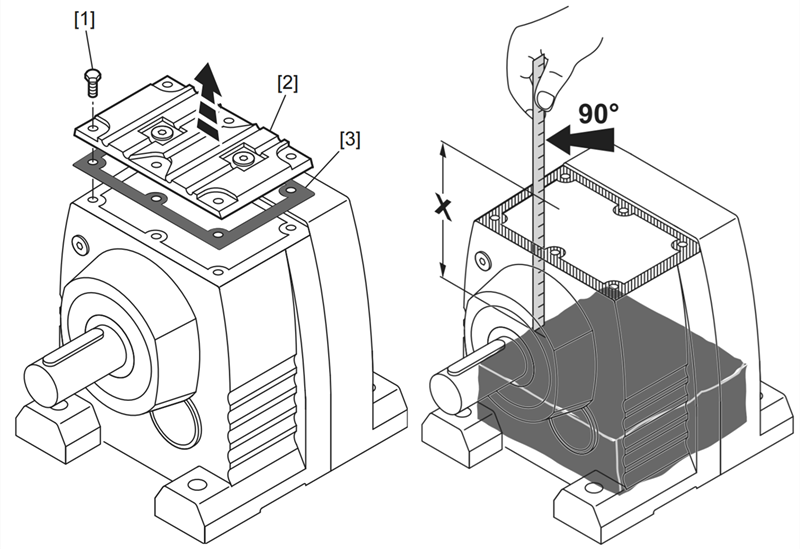

通過安裝蓋檢查油位：對于無油位孔的減速器可以通過打開安裝蓋來檢查油位。請按以下步驟進行操作：按照下列安裝位置放置減速器以便安裝蓋位于頂部；松開安全蓋2的螺栓1，并卸掉安裝蓋2及蓋上的密封圈3（見下圖）；確定油位與減速器箱體密封面的垂直間距“X”（見下圖）。齒輪減速電機

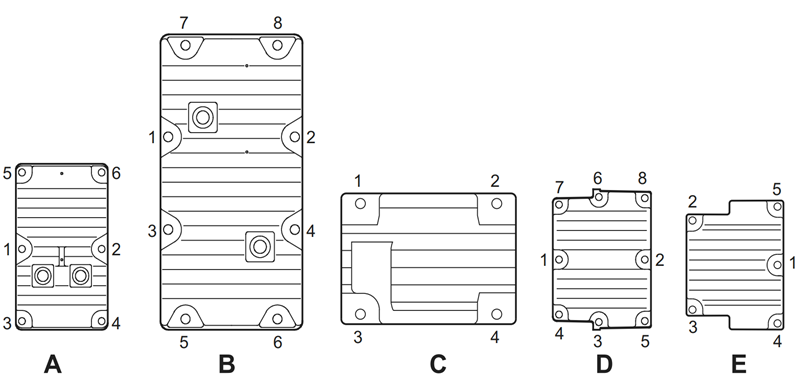

R169R109減速機油位檢查完畢后密封R169R109減速機：重新裝上安裝蓋的密封圈；注意，密封面要保持清潔、干燥；裝上安裝蓋；根據下表中的標稱擰緊扭矩按照?qǐng)D中標明的順序由內向外依次擰緊蓋上的螺栓；重復這一步驟多次，直至螺栓完全擰緊；只能采用氣動扳手或力矩扳手，避免安裝時對蓋板產生破壞，避免用力過猛或使用強沖擊的工具。

R169R109減速機安裝和電機安裝位置的調整：

均勻調整螺母將電機安裝平臺固定到需要的位置。如要將R169R109減速機的位置調整到最低，則在必要情況下可以拆除吊裝螺栓/吊耳；對于損傷的漆面部位進行修補。R系列減速機

將電機與電機安裝平臺對準(軸端不許對齊)并固定。

將輸入端部件安裝于輸入端的軸端面和電機軸，將輸入部件、軸端與電機軸的位置相互校正；如果必要可以對電機位置進行再次校正。

裝上傳動部件（V型皮帶、鏈條...）并均勻調節電機安裝平臺使其預張緊。期間不得用力過猛，否則將會擰壞電機安裝平臺和螺桿。

擰緊非調整螺母以固定螺桿。臥式減速機

R169R109減速機型號：

YQR167R107-Y160M4，YQR167RF107-Y11KW，YQR167RF107-Y15KW，YQR167RF107-Y160M4，YQR167RF107-YB160M4，YQR167RF107-YDP160M4，YQR167RF107-YE160M4，YQR167RF107-YEJ160M4，YQR167RF107-YEJB160M4，YQR167RF107-YP160M4，YQR167RF107-YPB160M4，YQR167RF107-YPE160M4，YQR167RF107-YS160M4，YQR167RF107-YVB160M4，YQR167RF107-YVP160M4，YQR167RF107-YVPEJ160M4，AR167R107-Y160M4，AR167RF107-Y11KW，AR167RF107-Y15KW，AR167RF107-Y160M4，AR167RF107-YB160M4，AR167RF107-YDP160M4，AR167RF107-YE160M4，AR167RF107-YEJ160M4，AR167RF107-YEJB160M4，AR167RF107-YP160M4，AR167RF107-YPB160M4，AR167RF107-YPE160M4，AR167RF107-YS160M4，AR167RF107-YVB160M4，AR167RF107-YVP160M4，AR167RF107-YVPEJ160M4，SR167R107-Y160M4，SR167RF107-Y11KW，SR167RF107-Y15KW，SR167RF107-Y160M4，SR167RF107-YB160M4，SR167RF107-YDP160M4，SR167RF107-YE160M4，SR167RF107-YEJ160M4，SR167RF107-YEJB160M4，SR167RF107-YP160M4，SR167RF107-YPB160M4，SR167RF107-YPE160M4，SR167RF107-YS160M4，SR167RF107-YVB160M4，SR167RF107-YVP160M4，SR167RF107-YVPEJ160M4，XDR167R107-Y160M4，XDR167RF107-Y11KW，XDR167RF107-Y15KW，XDR167RF107-Y160M4，XDR167RF107-YB160M4，XDR167RF107-YDP160M4，XDR167RF107-YE160M4，XDR167RF107-YEJ160M4，XDR167RF107-YEJB160M4，XDR167RF107-YP160M4，XDR167RF107-YPB160M4，XDR167RF107-YPE160M4，XDR167RF107-YS160M4，XDR167RF107-YVB160M4，XDR167RF107-YVP160M4，XDR167RF107-YVPEJ160M4，WR167R107-Y160M4，WR167RF107-Y11KW，WR167RF107-Y15KW，WR167RF107-Y160M4，WR167RF107-YB160M4，WR167RF107-YDP160M4，WR167RF107-YE160M4，WR167RF107-YEJ160M4，WR167RF107-YEJB160M4，WR167RF107-YP160M4，WR167RF107-YPB160M4，WR167RF107-YPE160M4，WR167RF107-YS160M4，WR167RF107-YVB160M4，WR167RF107-YVP160M4，WR167RF107-YVPEJ160M4，JCR167R107-Y160M4，JCR167RF107-Y11KW，JCR167RF107-Y15KW，JCR167RF107-Y160M4，JCR167RF107-YB160M4，JCR167RF107-YDP160M4，JCR167RF107-YE160M4，JCR167RF107-YEJ160M4，JCR167RF107-YEJB160M4，JCR167RF107-YP160M4，JCR167RF107-YPB160M4，JCR167RF107-YPE160M4，JCR167RF107-YS160M4，JCR167RF107-YVB160M4，JCR167RF107-YVP160M4，JCR167RF107-YVPEJ160M4，NR167R107-Y160M4，NR167RF107-Y11KW，NR167RF107-Y15KW，NR167RF107-Y160M4，NR167RF107-YB160M4，NR167RF107-YDP160M4，NR167RF107-YE160M4，NR167RF107-YEJ160M4，NR167RF107-YEJB160M4，NR167RF107-YP160M4，NR167RF107-YPB160M4，NR167RF107-YPE160M4，NR167RF107-YS160M4，NR167RF107-YVB160M4，NR167RF107-YVP160M4，NR167RF107-YVPEJ160M4，RW167RW107-Y160M4，RW167RWF107-Y11KW，RW167RWF107-Y15KW，RW167RWF107-Y160M4，RW167RWF107-YB160M4，RW167RWF107-YDP160M4，RW167RWF107-YE160M4，RW167RWF107-YEJ160M4，RW167RWF107-YEJB160M4，RW167RWF107-YP160M4，RW167RWF107-YPB160M4，RW167RWF107-YPE160M4，RW167RWF107-YS160M4，RW167RWF107-YVB160M4，RW167RWF107-YVP160M4，RW167RWF107-YVPEJ160M4，R169R109-Y160M4，R169RF109-Y11KW，R169RF109-Y15KW，R169RF109-Y160M4，R169RF109-YB160M4，R169RF109-YDP160M4，R169RF109-YE160M4，R169RF109-YEJ160M4，R169RF109-YEJB160M4，R169RF109-YP160M4，R169RF109-YPB160M4，R169RF109-YPE160M4，R169RF109-YS160M4，R169RF109-YVB160M4，R169RF109-YVP160M4，R169RF109-YVPEJ160M4。

R169R109減速機生產廠家：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://www.ccmqzx.com/product/list-rxiliejiansuji-cn.html

推薦型號：R169減速機
